電源ノイズ

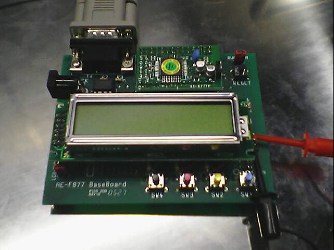

　例のAKI-PIC877の３端子レギュレータに22uFのコンデンサーを追加したけど状況は変わらず。でも電源ノイズがどんなもんなのかをもうちっと詳しく調べてみた。まず大元のDC12V

　う〜ん。結構ノイズ酷いよな。

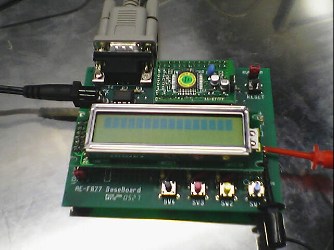

　つづいて３端子レギュレータからのDC5V

半分くらいになってる。コンデンサーは効いてはいるようだ。

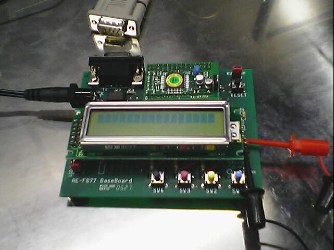

　ところが！　意外な発見。PCのRS232Cと繋いでみた。

おおう！？　なんだこの正弦波は！！

　この状態で電源を抜いても・・・

これはAC100Vのグランドだな。天文台の実験室の３端子コンセントからグランドを取っていたっけ。そう言えば、このグランドは確かに交流ノイズが乗っている。気象観測装置の温度センサーの異常もこれがDC回路に影響していて、DC回路を建物にアースしたら正常に直ったっけ。

これかな、うん、そうであって欲しいな。
明日はグランドを色々と対策してみるか・・・それとも「つむつむ電子工房」に持ち帰ってテストするかだな。いざとなったらバッテリーで動作させてみりゃわかる。
